购物车量子点荧光微球的LED应用模块

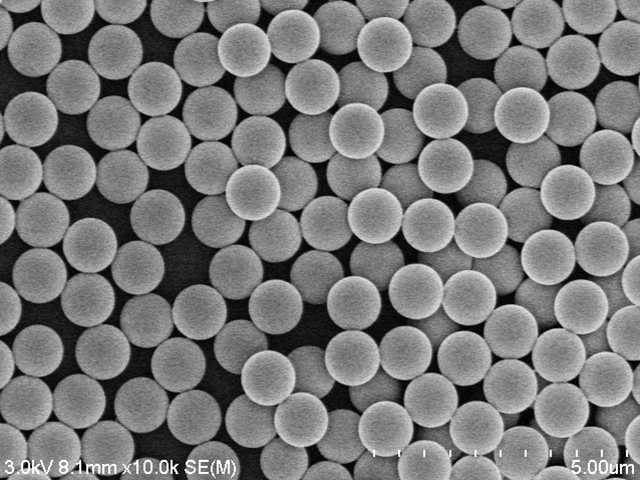

基于量子点的高发光效率、高稳定性、微纳米封装的荧光粉末用于量子点优化的白光发光二极管，一般用于调节白光二极管的显色指数（Color rendering index），和用于显示的红／绿／蓝三色发光二极管器件，用于提升显示器的色域（Color gamut）。 发明专利US 9，577，127 B1公开了一种量子点荧光微球结构，基于该产品，同时开发了使用量子点荧光微球的LED应用模块，包括背光式显示模组、侧光式显示模组、普通贴片式照明模组、大功率照明模块。 将LED模块通过贴片等工艺得到白光灯条，集成到背光模组中，得到显示模组。显示模组有背光式和测光式两种： 量子点荧光微球LED背光式显示模组，包括液晶模组、匀光模组和背光模组。如图1所示，将发红光的量子点荧光微球1、发绿光的量子点荧光微球2与硅胶3混合，快速均匀搅拌，真空脱泡后，直接涂覆于蓝光芯片4上，得到白光LED（5）。如图2所示，将LED（1）通过贴片得到白光灯条，集成后得到背光模组2。背光模组2、液晶模组3、匀光模组4共同构成了LED背光式模组。
